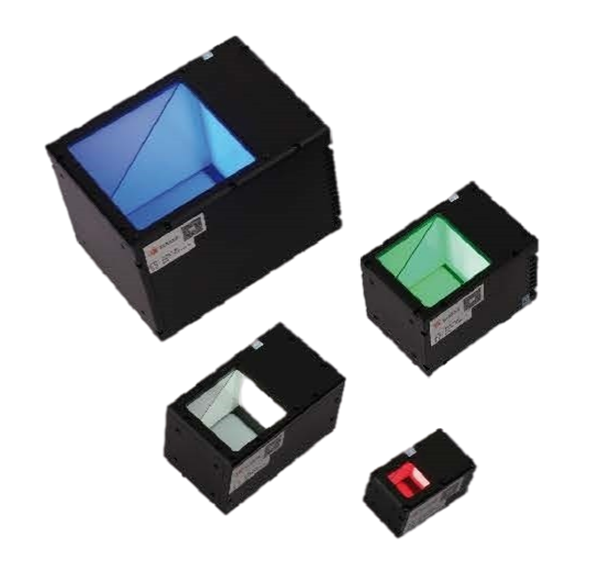

同軸光源CL
採用獨特的照射結構,LED發出的光經過特殊光學材料均勻照射,同時採用柔性線路板以90度照射角度固定,主要應用於檢測物體需要均衡的表面照明並且要避免反光。
產品規格及應用
| 波長及色溫 |
紅色R |
620nm--630nm |
工作環境 |
溫度
濕度 |
-10度--60度 |
| 白色W |
6500K |
20--85%(無霧化) |
| 藍色B |
465--470nm |
工作環境 |
控制器 |
模擬控制器, 頻閃控制器 |
| 綠色G |
525nm--530nm |
數字控制器 |
| 紅外IR |
850nm/940nm |
應用範圍 |
反光物體表面檢測。
Mark點定位檢測
物體邊沿定位檢測 |
| 紫外UV |
365nm/395nm |
| 品質保證 |
一年亮度等級保證,兩年產品質量保證; |
案例 CASE Application

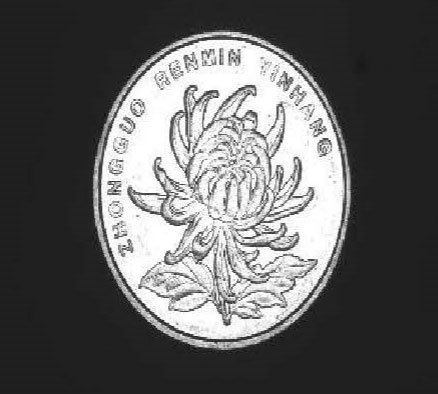

硬幣輪廓檢測
使用光源:DHK-CL6060-R
同軸光均勻照射,
從圖像中可以清晰可見硬幣輪廓。

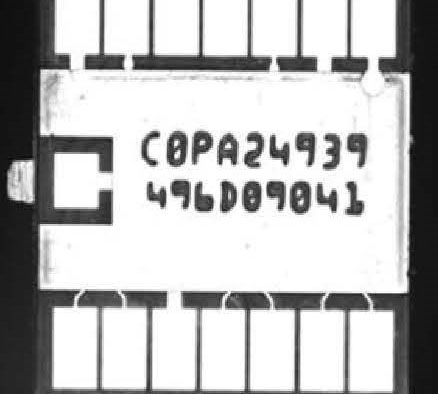

塑膠鐳射字符成像檢測
使用光源:DHK-CL5050-W
使用同軸光照射,
使得凹凸字符與背景區分明顯,易於檢測。

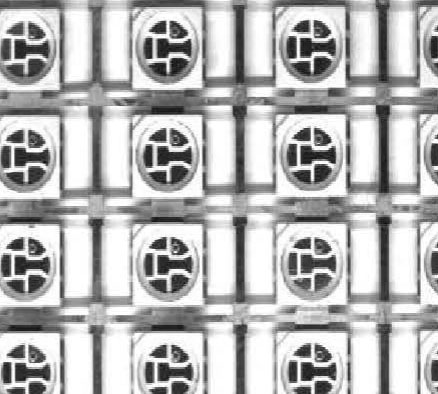

固晶LED基座定位
使用光源:DHK-CL4040-R
檢測基做效果圖,
清晰可見內紋理有無缺口及污點。
